Характеристика камер КСО

Камеры КСО 300 серии предназначены для установки в трансформаторные подстанции наружного исполнения. Камеры комплектуются выключателями нагрузки, разъединителями, заземляющими устройствами, предохранителями, измерительными трансформаторами тока и напряжения и другими электротехническими аппаратами высокого напряжения. Камеры КСО 366 с вакуумными выключателями серии ВВ/TEL, ВБ, ВБЭМ, ВБЧЭ и "Эволис" с установкой защит: электромеханические реле, микропроцессорные, предназначены для модернизации существующих трансформаторных подстанций и комплектации новых распредустройств с камерами КСО 366

Камеры КСО 200 серии предназначены для использования в КТП внутренней установки. Камеры комплектуются выключателями ВПМ-М-10, ВПМП-М-10, вакуумными выключателями ВВ/TEL, разъединителями, измерительными трансформаторами тока и напряжения и другими электротехническими аппаратами высокого напряжения.

Камеры серии КСО 200 серии предназначены для установки в трансформаторных подстанциях типа "Сэндвич", в подстанциях с уменьшенными габаритами или в других распределительных устройствах. В состав камер входят: вакуумные выключатели ВВ/TEL, производства "Таврида-Электрик", измерительные трансформаторы тока и напряжения, учет расхода и перетоков электроэнергии, измерительные приборы. Камеры КСО 205 имеют уменьшенные габариты по сравнению с камерами КСО 298

Назначение и структура условного обозначения КСО-366, КСО-366М

Назначение КСО-366, КСО-366М

Камеры сборные одностороннего обслуживания КСО-366, КСО-366М (малогабаритные) напряжением 6-10 кВ (в дальнейшем — камеры КСО) предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц в сетях с изолированной или заземленной через дугогасительный реактор нейтралью.

Камеры КСО устанавливаются в закрытых сухих помещениях на высоте не более 1000 м над уровнем моря, при температуре воздуха от -20°С до +35°С и относительной влажности до 80%, при отсутствии химически активных и взрывоопасных газов и паров, а также токопроводящей пыли, в концентрациях, разрушающих металлы и изоляцию.

Степень защиты по ГОСТ 14254-IP

Структура условного обозначения КСО-366, КСО-366М

Структура условного обозначения камер серии КСО-366, КСО-366М

КСО - Х - Х? - Х? - Х? - У3

• КСО — Камера сборная одностороннего обслуживания
• Х — Модификация
• Х? — Порядковый номер схемы главных цепей
• Х? — Тип привода (А - автоматический, Н - ручной)
• Х? — Номинальный ток, А
• У3 — Климатическое исполнение и категория размещения

Пример записи обозначений камер КСО при их заказе и в документации другой продукции, в которой они могут быть применены:

Камеры КСО-366, КСО-366М изготавливаются по техническому заданию и опросному листу заказчика и соответствуют техническим условиям ТУ 3414-005-33877847-99.

Основные технические данные КСО-366, КСО-366М

Примечание 1: Номинальный рабочий ток соответствует номинальному току плавкой вставки предохранителя выключателя нагрузки, устанавливаемого в камерах КСО согласно заказу.

Примечание 2: Номинальное напряжение цепей вторичных соединений соотвествует напряжению и роду тока отключающего электромагнита привода и оговаривается в заказе.

Состав КСО-366, КСО-366М

Поставка камер осуществляется поштучно или блоками, в соотвествии со схемами главных цепей.

В комплект поставки входит:

• камеры КСО с аппаратурой и приборами главных цепей в соответствии с заказом;
• шинные мосты (если оговорены в заказе);
• запасные части и принадлежности согласно спецификации на заказ;
• эксплуатационные документы в одном экземпляре.

В объем эксплуатационных документов должны входить:

• паспорт на камеру КСО или на комплект камер КСО, входящих в заказ;
• техническое описание и инструкция по эксплуатации камер КСО;
• технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на ккоторые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями.

Типоисполнение камер КСО определяется конкретной схемой главной цепи и номинальными параметрами встраимаевых аппаратов. Камеры КСО выполняются по схемам главных цепей, приведенным в каталоге и указанным в спецификации на заказ.

Устройство камер КСО-366, КСО-366М

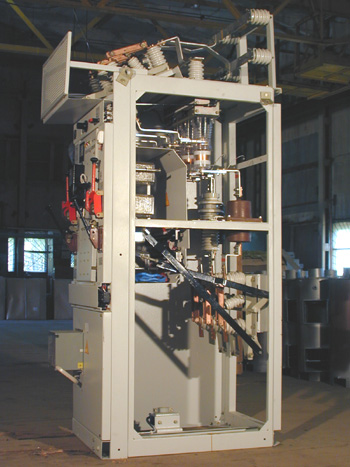

Камера КСО-366 представляет собой металлоконструкцию, собранную из листовых гнутых профилей.

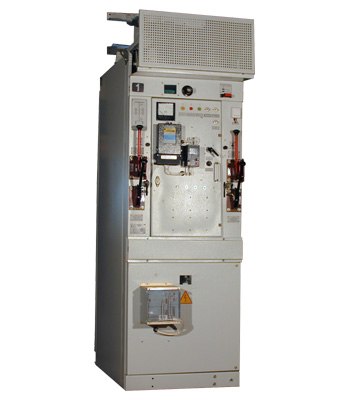

Внутри камер размещена аппаратура главных цепей. Рукоятки приводов выключателя нагрузки (разъединителя) и заземляющих ножей расположены с фасадной стороны камеры. Доступ в камеру обеспечивает дверь, на которой имеется смотровое окно для обзора внутренней части камеры.

Над дверью камеры имеется отсек под патрон для лампы освещения внутреннего оборудования камеры что обеспечивает возможность замены перегоревших ламп без снятия напряжения с камеры КСО.

Напряжение для внутреннего освещения должно быть не выше 36 В. Цепи вторичных соединений выполнены на рабочее напряжение 110-220 В.

Комплектные распределительные устройства, собранные из камер КСО комплектуются ошиновкой и шинными мостами. Ошиновка камер выполняется шинами из алюминия или меди и их сплавов. Шинные мосты служат для перехода сборных шин с одного ряда камер на другой. На шинных мостах могут располагаться секционные разъединители. Привода управления этими разъединителями размещаются на торцевых панелях или на камерах с заземляющими разъединителями. Длина шинных мостов рассчитана на проход между рядами камер от 2000 до 3900 мм.

В камерах КСО предусмотрены следующие механические блокировки:

• блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки.
• блокировка, не допускающая включение заземляющих ножей при включенных главных ножах разъединителя.
• блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки.
• блокировка, не допускающая включение главных ножей при включенных заземляющих ножах разъединителя.

Схема главных цепей КСО-366, КСО-366М

Камеры КСО-366, КСО-366М выполняются по схемам главных цепей, приведеным в таблице:

Порядковый номер схемы	01	02	03	04	05	06
Схема первичных соединений камер
Номенклатурное обозначение камер	1-400 1-530	1-400 1-630	3Н-200 3Н-400 3А-200 3А-400	4Н-200 4Н-400 4А-200 4А-400	5Н-200 5Н-400 5А-200 5А-400	6Н-200 6Н-400 6А-200 6А-400

Порядковый номер схемы	07	08	09	10	11	12
Схема первичных соединений камер
Номенклатурное обозначение камер	7Н-200 7Н-400 7А-200 7А-400	8Н-200 8Н-400 8А-200 8А-400	9Н-200 9Н-400 9А-200 9А-400	10-400 10-630	11-400	12-400

Порядковый номер схемы	13; 13М	14; 14М	15; 15М
Схема первичных соединений камер
Номенклатурное обозначение камер	13-400	14-400	15-400	ШМ1; L=2000x2500 ШМ2; L=2550x3250 ШМ3; L=3300x3900	ШМР1; L=2000x2500 ШМР2; L=2550x3250 ШМР3; L=3300x3900

Габаритные и установочные размеры КСО-366, КСО-366М

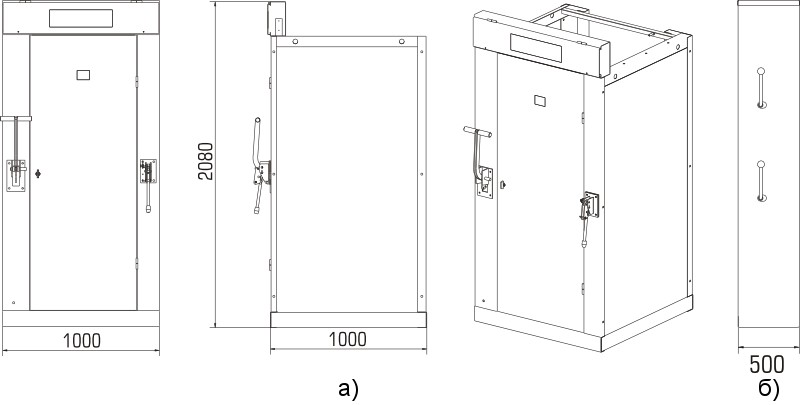

Габаритные и установочные размеры КСО-366

а) КСО 366-01...КСО 366-13

б) КСО 366-14, КСО 366-15

Глубина камеры КСО-366 - 1000мм.

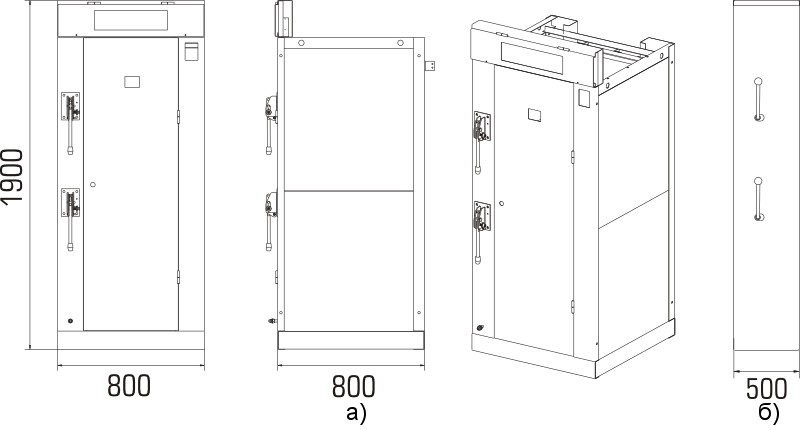

Габаритные и установочные размеры КСО-366М

а) КСО-366М-01...КСО-366М-13

б) КСО-366М-14, КСО-366М-15

Глубина камеры КСО-366М - 800мм.
