ТОРМОЗНЫЕ ЭЛЕКТРОМАГНИТЫ ПЕРЕМЕННОГО ТОКА СЕРИИ МО-100; МО-200.

ОБЩИЕ СВЕДЕНИЯ

Электромагниты предназначены для дистанционного электропривода пружинных колодочных тормозов серии ТКТ.

Структура условного обозначения МО-ХХХ Б ХХХ:

• МО - условное обозначение серии (магнит однофазный);
• ХХХ - исполнение по диаметру шкива тормоза -100, 200 мм;
• Б - модификация;
• ХХХ - вид климатического исполнения У2, УХЛ2, Т2

Условия эксплуатации

• Температура окружающего воздуха для районов с умеренным климатом от 40 до -45С, для районовс холодным климатом от 40 до -60С, для районов с тропическим климатом от 45 до -10С.
• Относительная влажность воздуха для районов с умеренным и холодным климатом до 100% при температуре 25С, для районов с тропическим климатом до 100% при температуре 35С.
• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; вибрационные нагрузки в диапазоне 1 - 35 Гц с максимальным ускорением 0,5 g без многократных ударов.

Нормативно-технический документ (ТУ)

ТУ 16-529.146-93

ТЕХНИЧЕСКИЕ ДАННЫЕ

Электромагниты изготовляются на напряжение 220, 240,380,400, 415, 440 и 500 В для сетей однофазного переменного тока с частотой 50 или 60 Гц, рассчитаны на работу в прерывисто-продолжительном (ПВ = 100%) и повторно-кратковременном (ПВ = 40%) режимах.

Электромагниты, работающие в повторно-кратковременном режиме, допускают по нагреву до 1000 включений в час, а в прерывисто-продолжительном режиме до 300 включений в час.

Продолжительность цикла работы для режима ПВ = 40% не более 10 мин.

Основные параметры электромагнитов соответствуют данным, указанным в таблице.

Примечания:

Момент электромагнита гарантируется при напряжении не менее 0,85 номинального и угле поворота не более указанного в таблице, как в холодном, так и в нагретом состояниях электромагнита.

Момент электромагнита не включает момента, создаваемой массой якоря, величина которого указана для рабочего положения электромагнита (рисунок).

Для электромагнитов, рассчитанных на частоту тока 60 Гц, значения мощности на 20% больше величины, указанной в таблице.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструкция тормозных электромагнитов МО-100Б и МО-200Б показана на рисунке

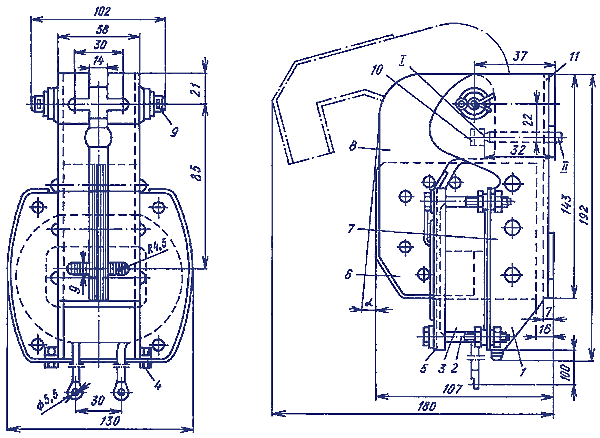

Общий вид электромагнита: I - место приложения усилия; II - шток тормоза; 1 - стойка; 2 - болт; 3 - катушка; 4 - болт заземления; 5 - крышка; 6 - якорь; 7 - ярмо; 8 - боковина; 9 - ось; 10 - перемычка; 11 - стойка ярма

Примечание. 180 мм - размер, соответствующий возможному крайнему положению якоря

Магнитопровод электромагнита, состоящий из неподвижного ярма и поворачивающегося якоря, изготовлен из электротехнической стали. На ярме установлена катушка, защищенная крышкой и притянутая к ярму болтами. Выводы катушки выполнены гибкими проводами с наконечниками.

Электромагнит крепится к одному из рычагов тормоза, для чегов стойках ярма предусмотрены специальные прорези.

При подаче напряжения на выводы катушки якорь, притягиваясь к полюсам ярма, поворачивается на оси, сидящей в подшипниках, приваренных к стойкам ярма. При этом якорь нажимает перемычкой на шток тормоза и перемещает его, благодаря чему происходит размыкание тормоза (колодки отходят от шкива тормоза).

При отключении электромагнита от питающей сети тормозной штокn под действием пружины тормоза нажимает на перемычку и заставляет якорь повернуться и отойти от ярма. При этом происходит замыкание тормоза (колодки прилегают к шкиву тормоза).

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят: электромагнит; паспорт;техническое описание и инструкция по эксплуатации (количество экземпляров оговаривается при заказе, но неболее одного на каждый заказ); катушка (поставляется в качестве ремонтного комплекта по отдельным заказам).

ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе необходимо указать: наименование, тип, напряжение, режим работы, частоту тока и номер ТУ.

Пример:

* "Электромагнит МО-100бу2 380В ПВ 40%".
