Вводно-секционная панель ЩО70-1-84 УЗ, ЩО70-2-84 УЗ

Вводно-секционная панель ЩО70-1-84 УЗ, ЩО70-2-84 УЗ

Габаритные размеры:
Ширина х Глубина х Высота, мм
1000 х 600 х 2000, мм

Общий вид:
ЩО70-1-84 УЗ, ЩО70-2-84 УЗ общий вид

Элементная база:
РА1-РА3 600/5 А (амперметры)
РА4-РА6 200/5 А (амперметры
PU 500 В (вольтметр)
F1-F3 600 А (предохранители)
F4-F12 250 А(предохранители)
Q1 600 А (разъединитель)
Q2-Q4 250 А (разъединители)
Т1-Т3 600/5 А(трансформаторы тока)
Т4-Т6 250/5 А(трансформаторы тока)

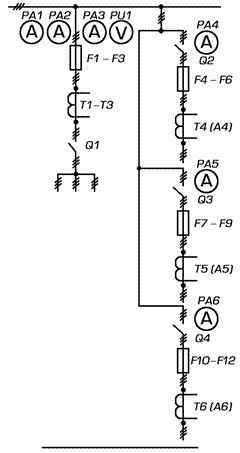

Принципиальная схема:
ЩО70-1-84 УЗ, ЩО70-2-84 УЗ схема
