Главная » Продукция » Низковольтные распределительные устройства » Панель распределительных щитов ЩО70-1-01 У3, ЩО70-2-01 УЗ
Панель распределительных щитов ЩО70-1-01 У3, ЩО70-2-01 УЗ
Панель распределительных щитов ЩО70-1-01 У3, ЩО70-2-01 УЗ

Габаритные размеры:
Ширина х Глубина х Высота, мм
800 х 600 х 2000, мм

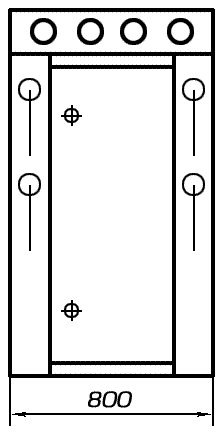

Общий вид:
ЩО70-1-01 У3, ЩО70-2-01 УЗ общий вид

Элементная база:
РА1, РА2 100/5 А (амперметры)
РА3, РА4 200/5 А (амперметры)
Q1, Q2 100 А (разъединители)
Q3, Q4 250 А (разъединители)
F1 – F6 100 А (предохранители)
F7 – F12 250 А (предохранители)
Т1, Т2 100/5 А (трансформаторы тока)
Т3, Т4 200/5 А (трансформаторы тока)

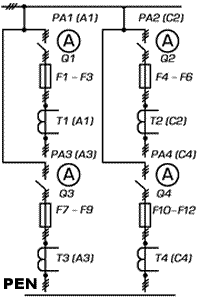

Принципиальная схема:
ЩО70-1-01 У3, ЩО70-2-01 УЗ схема
