Главная » Продукция » Низковольтные распределительные устройства » Вводно-распределительное устройство ВРУ1-17-70
Вводно-распределительное устройство ВРУ1-17-70

Вводно-распределительное устройство ВРУ1-17-70


Габаритные размеры:
Ширина х Глубина х Высота, мм
800 х 450 х 1800, мм

Общий вид



Элементная база:
Т1-Т3 50/5…100/5 (трансформаторы тока)
P1 СА4У-672 (счетчик) – учет общей нагрузки
К1,К2 КТ6000 (контакторы)
Q1-Q2 БПВ-2 (блок - выключатели)
S1-S2 АЕ1031 (автоматические выключатели)
E1-E2 Лампы накаливания

Принципиальная схема:
Вводно-распределительное устройство ВРУ-1-17-70 УЗ схема

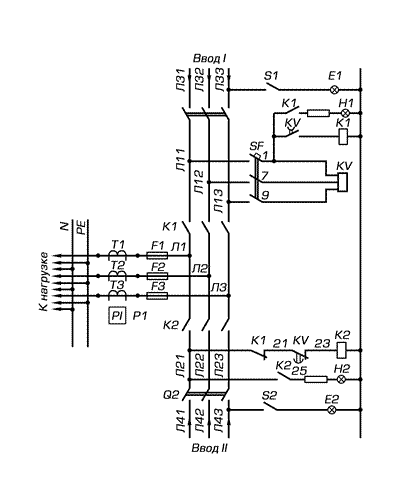

Схема автоматического включение резерва:
Вводно-распределительное устройство ВРУ-1-17-70 УЗ схема автоматического включение резерва
