Вводно-распределительное устройство ВРУ1-21-10

Вводно-распределительное устройство ВРУ1-21-10


Габаритные размеры:
Ширина х Глубина х Высота, мм
800 х 450 х 1800, мм

Общий вид



Элементная база:
S1,S2 АЕ1031 (автоматические выключатели)
E1,E2 Лампы накаливания
Q1 250 А (переключатель)
T1-T3 50/5…200/5 (трансформаторы тока)
P1 СА4У-672 (счетчик) – учет общих нагрузок
F1-F3 ПН2-250 (предохранители)
F4-F9 НПН2-60 (предохранители)
F10-F18 НПН2-100 (предохранители)

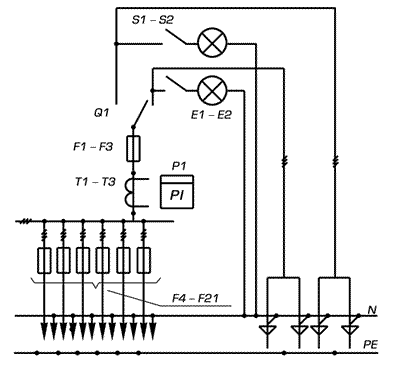

Принципиальная схема:
Вводно-распределительное устройство ВРУ1-21-10 УЗ схема

Блок управления освещением - нет
