Вводно-распределительное устройство ВРУ1-24-55

Вводно-распределительное устройство ВРУ1-24-55


Габаритные размеры:
Ширина х Глубина х Высота, мм
800 х 450 х 1800, мм

Общий вид



Элементная база:
S1, S2 АЕ1031 (автоматические выключатели)
E1, E2 Лампы накаливания
Q1, Q2 БВ-2 (блок – выключатели)
P1 СА4-678 (счетчик) – учет домоуправленческих нагрузок
Р2 СА4У-672 (счетчик) – учет абонентских нагрузок
F1-F3 ПН2-250 (предохранители)
F4-F21 ПН2-100 (предохранители)
Т1-Т3 30/5…100/5 (трансформаторы тока)

Принципиальная схема:
Вводно-распределительное устройство ВРУ1-24-55 УЗ схема

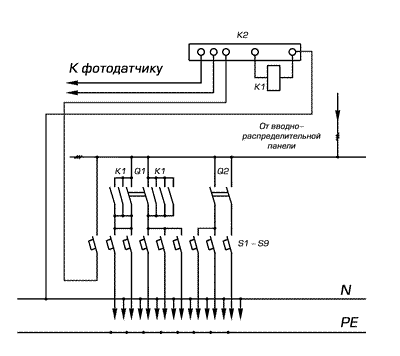

Блок управления освещением - автоматический с предохранителем
Вводно-распределительное устройство ВРУ1-24-55 УЗ схема
